抗裂砂漿 （anti-crack mortar），以由聚合物乳液和外加劑制成的抗裂劑、水泥和砂按一定比例加水攪拌制成的能滿足一定變形而保持不開裂的砂漿，配合網格布使用效果更佳。

施工方法：

1、清除墻體的灰塵、油污、雜物、使表面清潔干凈。

2、配制：砂漿粉：水=1：0.3，用砂漿攪拌機或手提攪拌機攪拌均勻。

3、在墻體上做點狀粘或薄粘方法均可，壓緊以達到平整。

4、施用量：3-5kg/m2。

施工工藝：

〈1〉基層處理：粘貼的保溫板表面應盡量平整，清潔，堅固，必要時可用粗砂紙打磨。保溫板間應壓緊，可能出現的板縫須用保溫表面還需用膠粉聚苯顆粒保溫砂漿找平。

〈2〉材料的制備：直接加水攪拌5分鐘，攪拌均勻后使用。

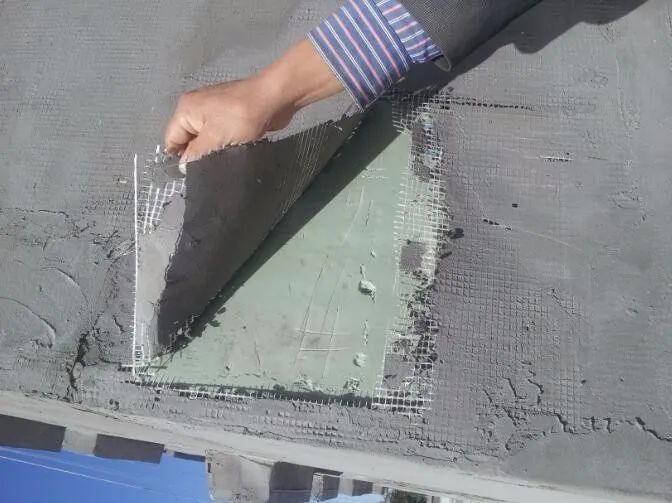

〈3〉材料的施工：用不銹鋼抹灰刀將抗裂砂漿抹壓于保溫板上，將玻璃纖維網格布壓入溫抹灰砂漿中并找平，網格布接連處應重疊，重疊寬度為10cm玻璃纖維布必須完全埋入，纖維增強面層厚度約2-5mm.。

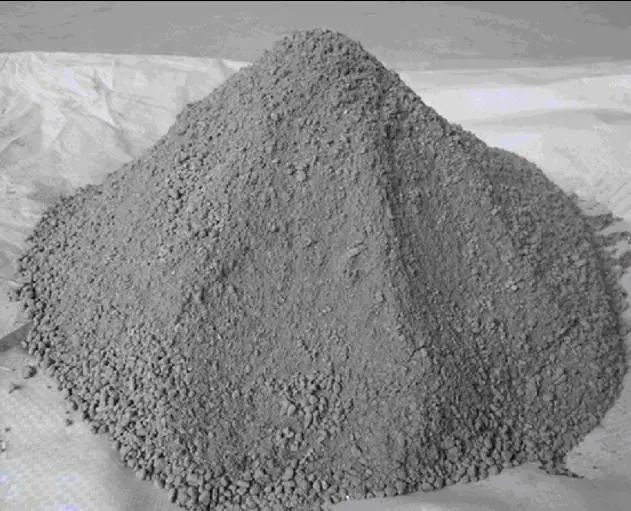

粘結砂漿它是由水泥、石英砂、聚合物膠結料配以多種添加劑經機械混合均勻而成。主要用于粘結保溫板的粘結劑，亦被稱為聚合物保溫板粘結砂漿。該粘結砂漿采用優質改性特制水泥及多種高分子材料、填料經獨特工藝復合而成，保水性好，粘貼強度高。

主要特點：

一：同基層墻體和聚苯板等保溫板均有較強的粘接作用。

二：且耐水耐凍融，耐老化性能好。

三：施工方便，是一種非常安全可靠的保溫系統粘結材料。

四：施工中不滑墜。具有優良的耐候、抗沖擊和防裂性能。

施工方法

一：基層要求：平整，堅固，干燥，清潔。新的抹灰層至少經過14天硬化干燥后方可施工（基層平整度小于2-5毫米一平方米）。

二：材料制備：按本料重量25-30%的比例加入水（加水量可視基層及氣候情況調整），至攪拌均勻，拌合料應在2小時內用完。

三：粘結聚苯板用量均為4-5公斤一平方米。按照墻體平整狀況，采用整面粘接法或者點框法兩種方法進行聚苯板的粘結。

A：整面粘接：適用于平整度要求小于5毫米一平米的平整基層。用鋸齒抹灰刀將粘結劑涂抹在保溫板上，然后自下而上將保溫板粘接在墻面上，板面平整，板縫壓緊無空隙。

B：點框法粘結：適用于不平整度小于10毫米一平方米的不平整基層。用抹灰刀將粘結劑均勻涂抹到保溫板邊緣上，然后在板面上均勻分布6個粘結點，涂抹厚度視墻面平整度確定。然后按上述方法粘板到墻面上。

保溫砂漿是以各種輕質材料為骨料，以水泥為膠凝料，摻和一些改性添加劑，經生產企業攪拌混合而制成的一種預拌干粉砂漿。用于構筑建筑表面保溫層的一種建筑材料。無機保溫砂漿材料保溫系統防火不燃燒?？蓮V泛用于密集型住宅、公共建筑、大型公共場所、易燃易爆場所、對防火要求嚴格場所。還可作為放火隔離帶施工，提高建筑防火標準。

性能特點：

1、無機保溫沙漿有極佳的溫度穩定性和化學穩定性：

無機保溫砂漿材料保溫系統系由純無機材料制成。耐酸堿、耐腐蝕、不開裂、不脫落、穩定性高，不存在老化問題，與建筑墻體同壽命。

2、施工簡便，綜合造價低：

無機保溫砂漿材料保溫系統可直接抹在毛坯墻上，其施工方法與水泥砂漿找平層相同。該產品使用的機械，工具簡單。施工便利，與其他保溫系統比較有明顯的施工期短、質量容易控制的優勢。

3、適用范圍廣，阻止冷熱橋產生：

無機保溫砂漿材料保溫系統適用于各種墻體基層材質，各種形狀復雜墻體的保溫。全封閉、無接縫、無空腔，沒有冷熱橋產生。并且不但做外墻外保溫還可以做外墻內保溫，或者外墻內外同時保溫，及屋頂的保溫和地熱的隔熱層，為節能體系的設計提供一定的靈活性。

4、綠色環保無公害：

無機保溫砂漿材料保溫系統無毒、無味、無放射性污染，對環境和人體無害，同時其大量推廣使用可以利用部分工業廢渣及低品級建筑材料，具有良好的綜合利用環境保護效益。

5、強度高：

無機保溫砂漿材料保溫系統與基層粘結強度高，不易產生裂紋及空鼓。這一點在國內所有的保溫材料相比具有一定的技術優勢。

6、防火阻燃安全性好，用戶放心：

無機保溫砂漿材料保溫系統防火不燃燒?？蓮V泛用于密集型住宅、公共建筑、大型公共場所、易燃易爆場所、對防火要求嚴格場所。還可作為放火隔離帶施工，提高建筑防火標準。

7、熱工性能好：

無機保溫砂漿材料保溫系統蓄熱性能遠大于有機保溫材料，可用于南方的夏季隔熱。同時足夠厚度的施工其導熱系數可以達到0.07W/m.K以下，而且導熱性能可以方便地調整以配合力學強度的需要及實際使用功能的要求，可以在不同的場合使用，如地面，天花板等場合。

8、防霉效果好：可以防止冷熱橋的能量傳導，防止室內結露后產生的霉斑。

9、經濟性好如果采用適當配方的無機保溫砂漿材料保溫系統取代傳統的室內外批抹雙面施工，可以達到技術性能和經濟性能的最優化方案。

10、增強型可分散膠粉、無機膠凝材料、優質骨科及具有保水、增強、觸變、抗裂等功能的助劑預混干拌而成。

11、對多種保溫材料均具有良好的粘結力。

12、良好的柔性、耐水性、耐候性；導熱系數低、保溫性能穩定、軟化系數高，耐凍融、抗老化。

13、現場直接加水調和使用，方便操作；透氣性好，呼吸功能強，既有很好的防水功能，又能排解保溫層的水分。

14、綜合造價較低。

15、保溫性能優越。

施工方法：

1、基層表面應無粉塵和無油污及影響粘結性能的雜物.

2、熱天或基層干燥即可基層吸水量大時應用水濕潤，使基層達到內濕外干，表面無明水.

3、將保溫系統專用界面劑按照水灰比1：4-5攪拌均勻，批刮于基層上，并拉成鋸齒狀，厚度約為3mm，或用噴涂方法也可.

4、將保溫砂漿按照膠粉料：聚苯顆粒：水=1：0.08 ：1攪拌成漿體，應攪拌均勻，無粉團.

5、將保溫砂漿根據節能要求進行粉抹，2cm以上需分次施工，2遍抹灰間隔應在24小時以上，用噴涂方法也可以.

6、將抗裂砂漿涂抹于保溫砂漿上，厚度為2MM。

7、在抗裂砂漿掛上抗堿網格布

8、最后在抗堿網格布上再次涂抹2~3 MM厚度的抗裂砂漿

9、保護層施工完畢后，養護2-3天（視氣溫而異）即可進行后序飾面層施工.
